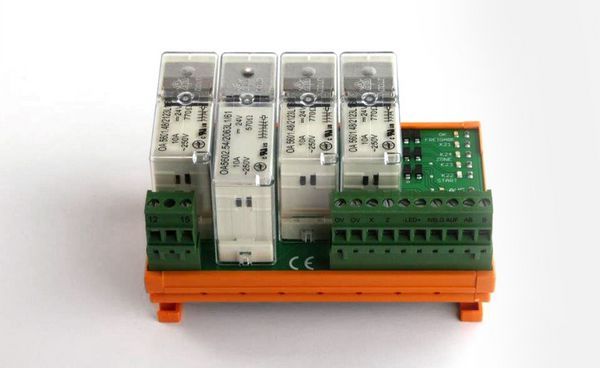

ENH Sicherheitsschaltung
Baumustergeprüft (A3)
Sicherheitsschaltung in Aufzugsteuerungen mit EINFAHREN und/oder NACHSTELLEN bei geöffneter Schachttür und Fahrkorbtür gem. EN 81 und TRA 265.11.
Die Sicherheitsschaltung arbeitet mit zwei getrennten Zonenschaltern (z. B. Magnetschalter). Bei Erreichen der Zonenschalter A und B kann der Sicherheitskreis (Türkontakte) überbrückt werden. Der Anforderungseingang X gibt dem steuernden Prozessor die Möglichkeit, diesen Zustand nur im Bedarfsfall zu aktivieren. Die Anforderung wird bei fehlerfreiem Schalten am Freigabeausgang Z quittiert.
Der Zonenschalter A kann bei entsprechender Ausnutzung der Bündigsignale "AUF" und "AB" entfallen. Damit kann man in den meisten Fällen mit nur 5 Magnetschaltern auf der Kabinendecke auskommen. (Bei unserer AKS-240 benötigt man sogar nur noch 4 Schalter.)
Ein weiteres Plus, insbesondere für Hydraulikanlagen, ist der Treiberausgang für das Bündigsignal. Unabhängig von der Notstromspannung kann hier eine handelsübliche LED ohne Vorwiderstand Verwendung finden (BAL-1,4).
Alle Steuersignale sind elektronisch entkoppelt.
Freiwillige Baumusterprüfung
Registrier-Nr: 01/208/4A/6103.00/16

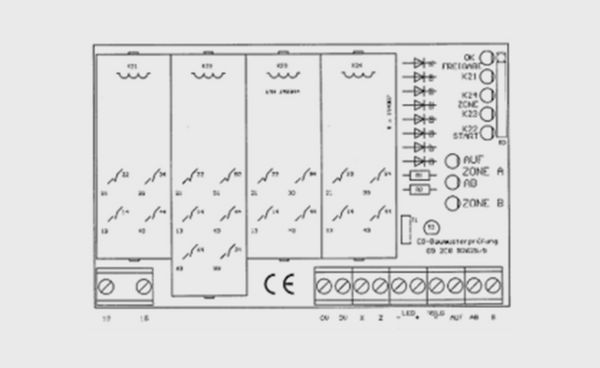

Anschlußplan ENH
Alle Funktionszustände werden über Leuchtdioden angezeigt, sodass eine schnelle Diagnose im Fehlerfall möglich ist. Die Sicherheitsschaltung arbeitet mit 24 V Gleichspannung und ist mit gemeinsamer Kathode (positive Logik) ausgeführt.
Maße: 114 x 75 x 65 mm
Andere Spannungen auf Anfrage.
Baumusterbescheinigung ENH+A3
NL11-400-1002-157-01
